van một chiều

       Bạn đang tìm kiếm giải pháp chuyên nghiệp để kiểm soát dòng chất lỏng hoặc khí trong hệ thống đường ống của bạn? Van một chiều là sự lựa chọn đáng tin cậy, và chúng tôi sẽ giới thiệu tại sao.

Giới thiệu van một chiều

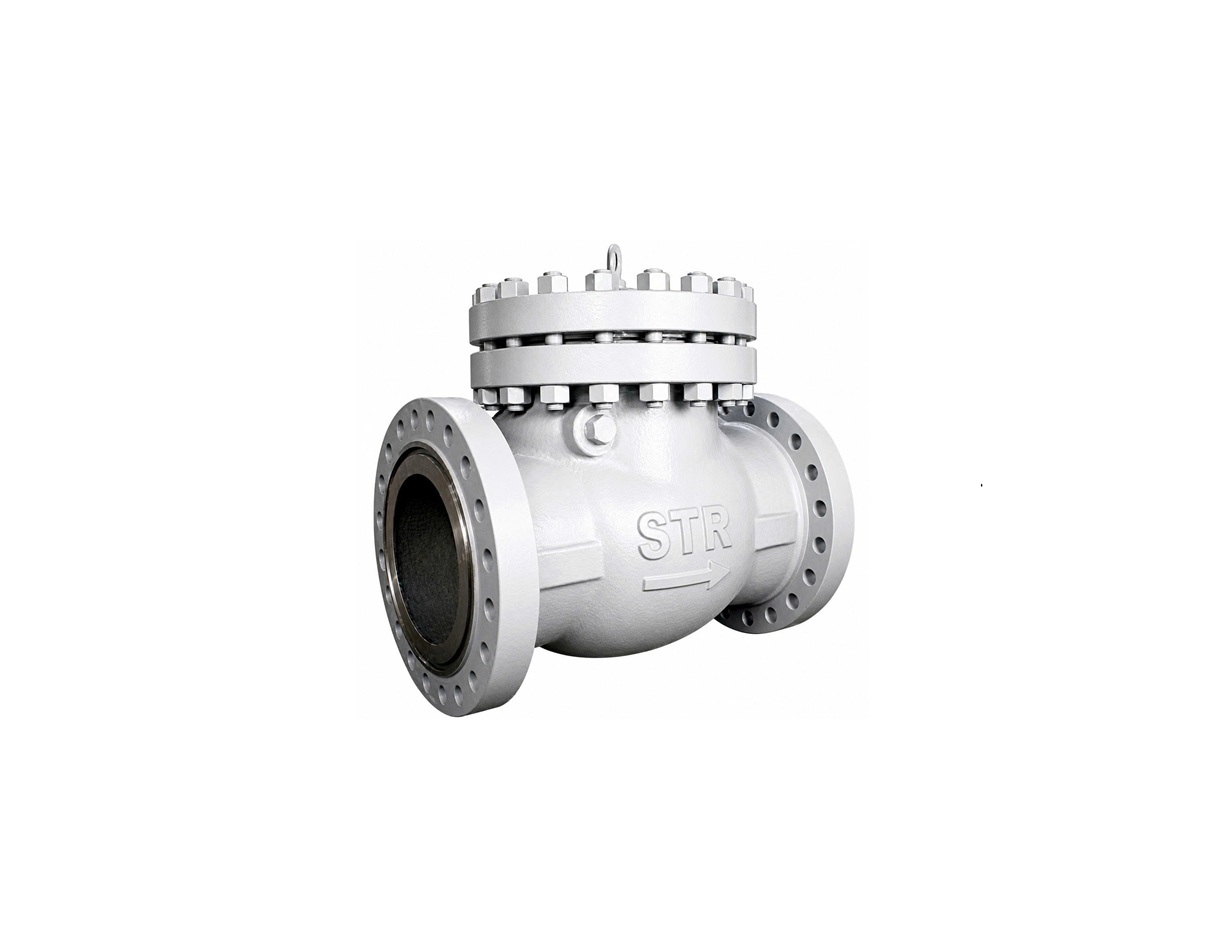

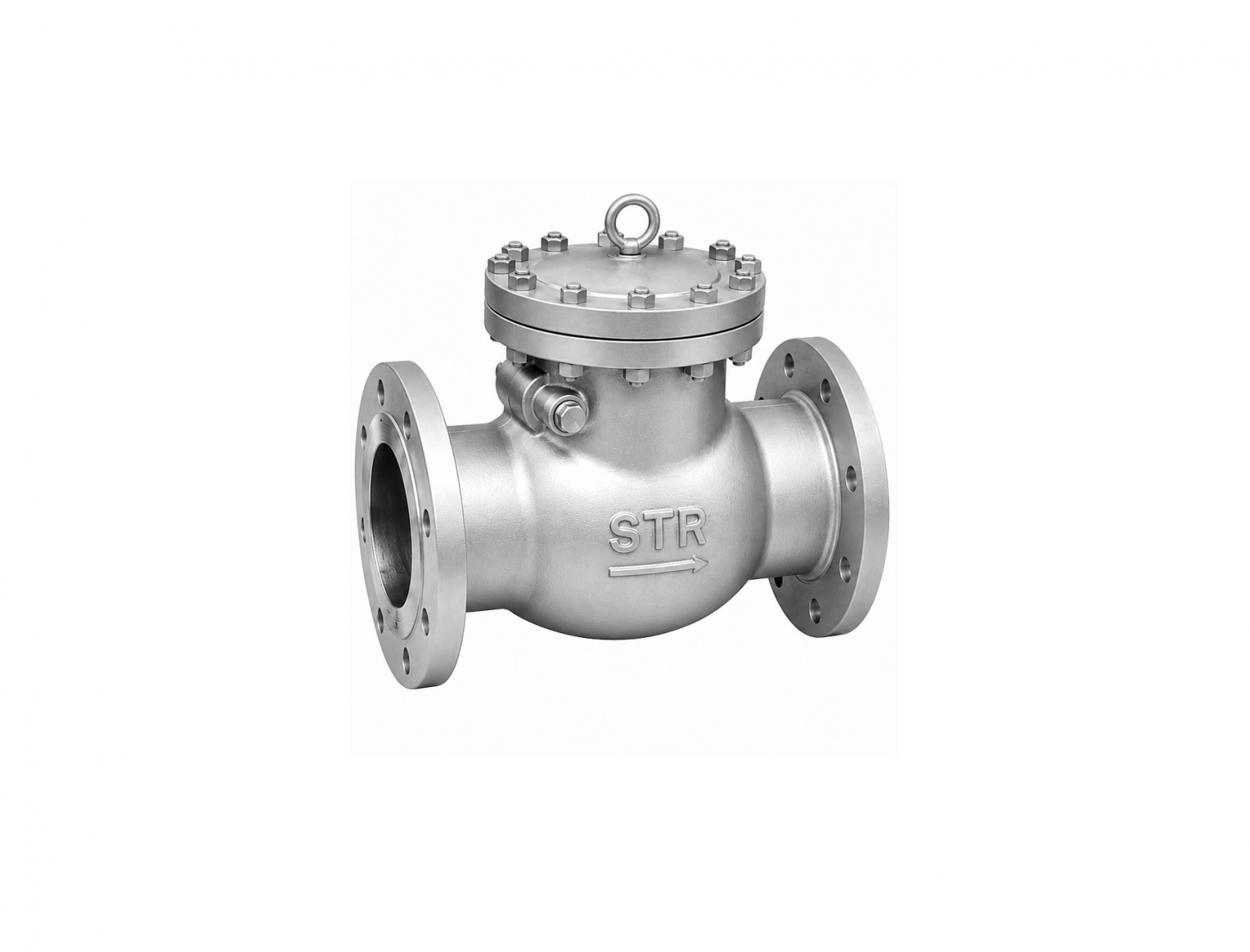

        Van một chiều, hay còn được biết đến là swing check valve, là một thành phần quan trọng trong hệ thống đường ống. Thiết kế của van bao gồm một lá cánh có thể xoay được treo trên bản lề ở trung tâm. Khi dòng chất lỏng hoặc khí chảy qua van, lá cánh sẽ tự động mở để cho phép chất lỏng hoặc khí đi qua theo hướng chảy. Ngược lại, khi có áp suất giảm hoặc dừng lại, lá cánh sẽ tự động đóng, ngăn chặn chất lỏng hoặc khí khỏi việc quay ngược lại.

Các chỉ tiêu kỹ thuật của van một chiều

1. Tiêu chuẩn chế tạo:  BS1868
2. Kiểu van : Loại lá cánh
3. Lớp áp lực van: 150Lb, 300Lb, 600Lb, 900Lb, 1500Lb hoặc từ PN10 đến PN160 hoặc từ JIS10K đến JIS 40K
4. Kiểu kết nối : RF
5. Tiêu chuẩn nối bích ( end to end ):  ASME B16.10
6. Tiêu chuẩn kích thước mặt bích: ASME B16.5
7. Tiêu chuẩn thử áp: API 598

• Áp suất làm việc: 0,6 Mpa ; áp suất max : 1 MPa
•  Áp suất thử vỏ: 3MPa
•  Áp suất thử seal làm kín: 2,2MPa

      8. Vật liệu chế tạo chính :

• Chất liệu thân: thép đúc ( ASTM A216-WCB), Gang deo, Gang, SS304, SS316,...
•  Đĩa, đệm ( tiêu chuẩn/ chất liệu):  Thép đúc phủ crom ( ASTM A216-WCB + 13%Cr) , đệm thép đúc áp lực ( ASTM A105 +13%Cr)
• Bạc làm kín đĩa  ( tiêu chuẩn/ chất liệu thép): ASTM A105 + 13Cr, SS316
• Tấm đệm : Graphite + SS304
• Chốt bản lề: ASTM A276 410
• Bulong/ôc( tiêu chuẩn/chất liệu thép): ASTM A193 B7/ASTM A194 2H, SS304

>>>>Xem thêm:  Van an toàn nối ren - Van an toàn chất lượn quốc tế

Ứng dụng/tác dụng của van một chiều

Hệ thống cung cấp nước

      Van một chiều chơi vai trò quan trọng trong hệ thống cung cấp nước đô thị. Khi nước chảy qua đường ống, van một chiều mở để cho phép nước đi từ bể chứa hoặc đường ống chính đến các hộ gia đình và doanh nghiệp. Khi áp suất giảm, van tự động đóng ngăn chặn nước ngược trở, giữ cho áp suất nước ổn định và ngăn chặn hỏng hóc hệ thống.

Hệ thống xử lý chất thải

     Trong các nhà máy xử lý chất thải, van một chiều ngăn chặn chất thải đã được xử lý từ việc quay ngược trở lại các khu vực xử lý. Điều này đảm bảo rằng chất thải đã qua xử lý không làm ô nhiễm lại môi trường hoặc hệ thống.

Hệ thống xử lý khí

       Trong ngành công nghiệp xử lý khí, van một chiều được sử dụng để kiểm soát hướng dòng khí. Điều này đặc biệt quan trọng trong việc ngăn chặn sự trở lại của khí độc hại từ các thiết bị hoặc khu vực đã xử lý.

Công nghiệp và quá trình

      Van một chiều là một phần quan trọng của các hệ thống đường ống trong ngành công nghiệp. Chúng được tích hợp để bảo vệ các thiết bị và máy móc khỏi tác động của dòng chất lỏng đột ngột, đồng thời duy trì hiệu suất và ổn định của các quy trình sản xuất.

Năng lượng

       Trong ngành năng lượng, van một chiều được sử dụng để kiểm soát dòng chất làm việc trong hệ thống đường ống của nhà máy điện hoặc các trạm xử lý nước nhiệt.

Hóa học và chế biến

      Van một chiều đóng vai trò quan trọng trong việc kiểm soát chất lỏng trong ngành công nghiệp hóa chất và chế biến, ngăn chặn nguy cơ ô nhiễm và đảm bảo an toàn cho quy trình sản xuất.

     Van một chiều, thông qua các ứng dụng đa dạng này, đóng góp vào sự ổn định và an toàn của nhiều hệ thống và quy trình khác nhau trong các lĩnh vực khác nhau của đời sống và công nghiệp.

>>>>Xem thêm:  Van an toàn theo tiêu chuẩn ANSI - Chính hãng, giá tốt

Cấu tạo và Nguyên lý hoạt động của van một chiều

Các bộ phận cấu tạo của van một chiều

• Thân Van: Thường được làm từ thép đúc (ASTM A216-WCB), Gang deo, Gang, SS304, SS316, thân van là phần chịu áp suất chính của hệ thống.
• Lá Cánh: Lá cánh có khả năng xoay được treo trên bản lề tại trung tâm. Thường được sản xuất từ thép đúc phủ crom (ASTM A216-WCB + 13%Cr), có khả năng mở và đóng dựa vào áp suất dòng chất.
• Bản Lề và Đệm: Bản lề là điểm kết nối giữa lá cánh và thân van, giúp lá cánh xoay mở/đóng dễ dàng. Đệm thường được sử dụng để giảm ma sát và hỗ trợ cơ cấu xoay.

Nguyên lý mở/đóng của van một chiều

     Khi dòng chất lỏng hoặc khí chảy qua van theo hướng chảy chính, áp suất tác động lên lá cánh, đẩy nó mở ra để cho phép dòng chất đi qua. Ngược lại, khi áp suất giảm hoặc dừng lại, lá cánh được đóng lại dưới tác động của trọng lực và bản lề, ngăn chặn dòng chất quay ngược lại.
Cơ chế dòng chảy qua van một chiều:

     Dòng chất lỏng hoặc khí tạo áp suất lên phía trước của lá cánh, đẩy lá cánh mở. Khi dòng chảy giảm hoặc dừng lại, áp suất giảm, và lá cánh được đóng lại dưới tác động của trọng lực và bản lề. Cơ chế này giúp van một chiều hoạt động tự động và linh hoạt.

     Van một chiều chính là một phần quan trọng của các hệ thống đường ống và ứng dụng công nghiệp, đảm bảo an toàn và hiệu suất trong việc kiểm soát dòng chất lỏng hoặc khí theo hướng mong muốn.

Kết luận

      Van một chiều không chỉ là một phần cần thiết của hệ thống đường ống, mà còn đóng vai trò quan trọng trong việc duy trì an toàn và hiệu suất. Chúng ta đã tìm hiểu về cấu tạo, nguyên lý hoạt động và ứng dụng đa dạng của van này.

     Dầu Khí Bát Quang là sự lựa chọn uy tín, cam kết chất lượng và dịch vụ chăm sóc khách hàng. Để biết thêm thông tin, hãy liên hệ hotline: 0909.338.155. Cảm ơn bạn đã theo dõi.

>>>>Xem thêm:  Van an toàn: Đảm bảo an toàn và hiệu suất trong hệ thống vận hành
