Khái niệm cơ bản

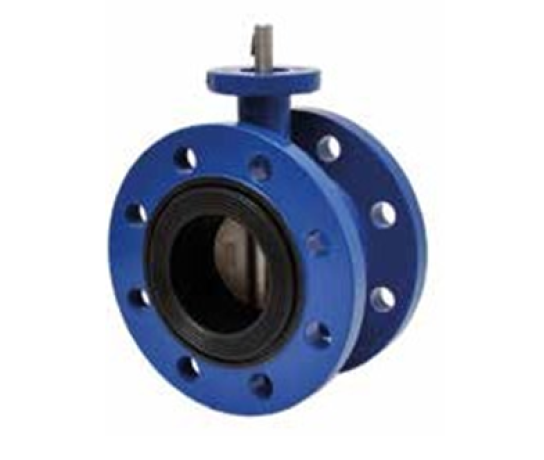

• Van bướm bích (Flanged Butterfly Valve): Khác với van wafer hay chữ U, loại này có mặt bích liền thân, giúp kết nối trực tiếp với đường ống bằng bu lông.
• Tiêu chuẩn kết nối: UNI/DIN/BS/ISO/ANSI – đảm bảo đồng bộ với nhiều hệ thống quốc tế.
• Ứng dụng: Hệ thống cấp nước đô thị, nhà máy xử lý nước, công nghiệp hóa chất, thực phẩm, HVAC.

Thông số kỹ thuật

• Kích thước danh nghĩa (DN): DN50 – DN2000 (tùy nhà sản xuất)
• Áp lực làm việc (PN): PN10, PN16, PN25, PN40
• Nhiệt độ làm việc: -10 °C đến 120 °C (tùy seat: EPDM, NBR, PTFE, Viton)
• Thân van: Gang dẻo EN-GJS-500-7, thép carbon, thép không gỉ, phủ epoxy theo chuẩn GSK
• Đĩa van: Thép không gỉ (SS304/316), gang phủ epoxy, hoặc hợp kim đặc biệt
• Trục van: Thép không gỉ (410/420/431/304/316)
• Gioăng làm kín (seat): EPDM, NBR, PTFE, Viton, Hypalon
• Áp suất kiểm tra:
  • Vỏ: 1,5 lần áp suất định mức
  • Chỗ ngồi: 1,1 lần áp suất định mức
• Cơ cấu vận hành: Tay quay, hộp số, hoặc truyền động điện/khí nén
